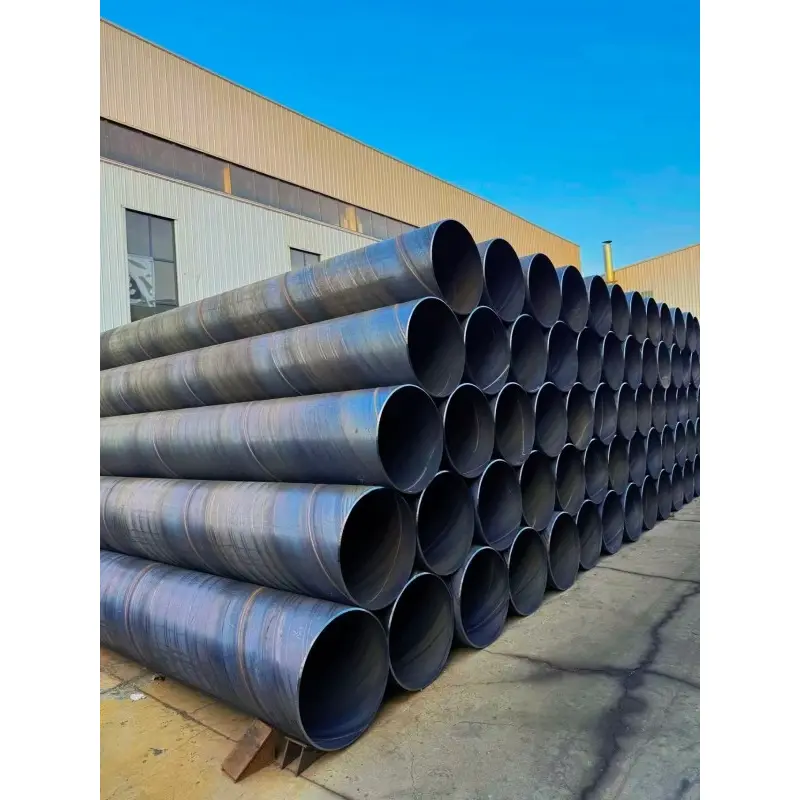

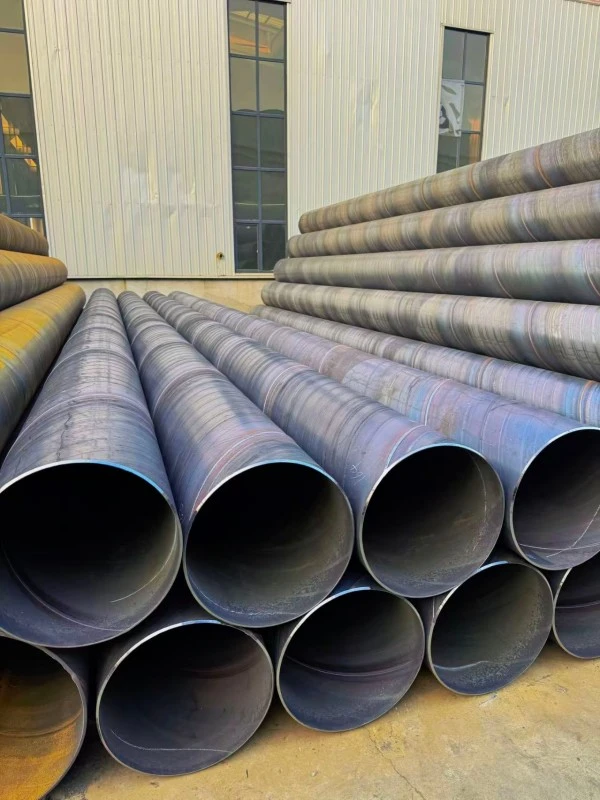

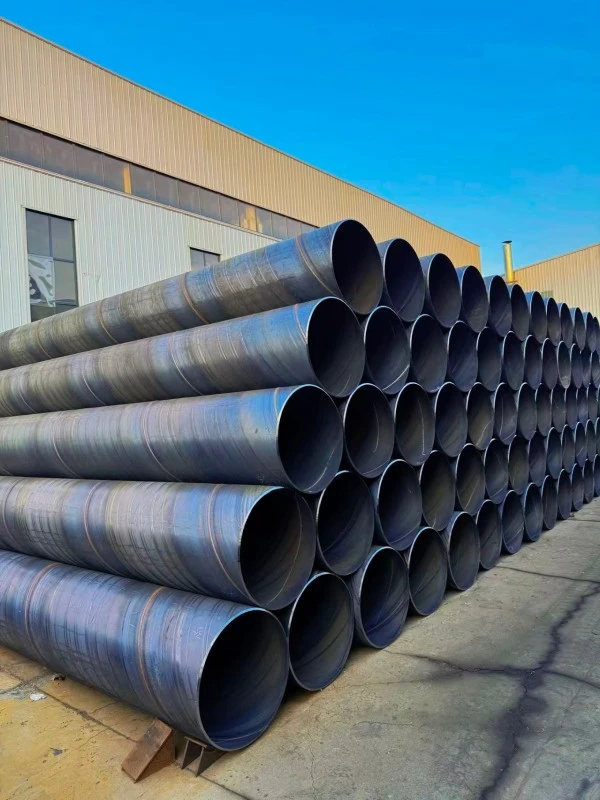

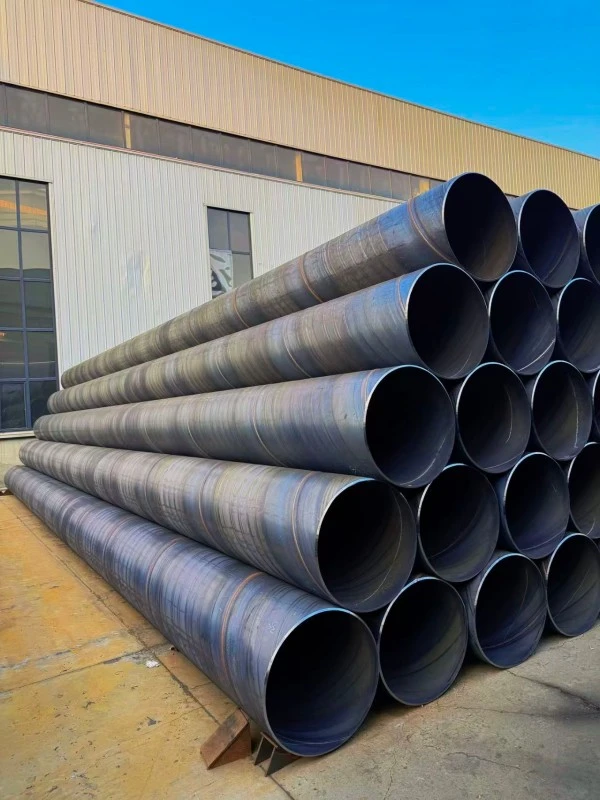

Tyndvægget spiralsvejst stålrør

Thin Wall Spiral Welded Steel Pipe, også kaldet Thin Wall SSAW Steel Pipe, er en type spiral søm svejset stålrør fremstillet ved kontinuerligt at forme varmvalsede stålstrimler til spiralformer og svejse de indvendige og udvendige sømme gennem dobbeltsidet nedsænket buesvejsning.

De vigtigste egenskaber ved dette produkt inkluderer tynd vægtykkelse, kapacitet med stor diameter, letvægtsstruktur, høj materialeudnyttelsesgrad og stabil mekanisk ydeevne. Sammenlignet med tykvæggede spiralsvejsede stålrør, anvendes tyndvæggede SSAW stålrør hovedsageligt i lavtryksanvendelser, hvor letvægtskonstruktion og økonomisk drift er vigtig.

I stålrørsindustrien klassificeres rør med vægtykkelse ≤12 mm og diameter over DN200 generelt som tyndvæggede spiralsvejsede stålrør. Den almindeligt valgte vægtykkelse er omkring 5 mm for DN200-rør, 5-8 mm for DN300-DN800-rør og 8-12 mm for DN1000-rør og større diameter.

Hovedspecifikationer

Thin Wall Spiral Welded Steel Pipe leveret af ZHONGTIAN er tilgængelig i ydre diametre fra φ219mm til φ3620mm, der dækker DN200 til DN3600. Det mest almindeligt anvendte diameterområde er DN600–DN2000, som opfylder kravene til store kommunale og industrielle rørledningsprojekter.

Den tilgængelige vægtykkelse inkluderer 5 mm, 6 mm, 7 mm, 8 mm, 10 mm og 12 mm. De vigtigste materialekvaliteter omfatter Q235B, Q355B og L245 i henhold til forskellige trykkrav og anvendelsesforhold.

Standardrørlængden er normalt 6-12 meter, mens tilpassede længder på 15-18 meter også kan fremstilles efter projektkrav. Produkterne kan fremstilles i henhold til SY/T 5037, GB/T 9711.1 og API 5L PSL1 standarder.

Det normale arbejdstrykområde er 0,6 MPa, 1,0 MPa og 1,6 MPa, hvilket gør dem velegnede til væsketransportsystemer med lavt og mellemtryk.

Nøglefunktioner

1. Letvægtsdesign og effektiv installation

På grund af sin reducerede godstykkelse har Thin Wall Spiral Welded Steel Pipe en væsentlig lavere vægt sammenlignet med traditionelle tykvæggede stålrør med samme diameter. Den lette struktur reducerer transportomkostninger, løftekrav og installationsbelastning under storstilet rørledningskonstruktion.

Til langdistancevandtransmissionsprojekter, kommunale rørledningssystemer og midlertidige rørledningsnetværk hjælper det lette design med at forbedre konstruktionseffektiviteten og reducere de samlede projektomkostninger. Den er især velegnet til projekter, hvor installationshastighed og transportkomfort er vigtige faktorer.

2. God ringstivhed og sætningsmodstand

Selvom Thin Wall SSAW Steel Pipe anvender et tyndere vægdesign, giver dens spiralsvejsede struktur pålidelig ringstivhed og deformationsmodstand. Spiralsvejsesømmen fordeler stress mere jævnt langs rørlegemet, hvilket forbedrer modstanden mod ydre tryk, jordbevægelser og ujævn fundamentsætning.

Til nedgravede rørledningsapplikationer hjælper denne struktur med at opretholde stabil ydeevne under normale installationsforhold og reducerer risikoen for deformation forårsaget af jordændringer.

3. Glat indre overflade og lav flowmodstand

Den dobbeltsidede neddykkede buesvejseproces giver stabil svejsekvalitet og forbedrer rørets indre overfladetilstand. Sammenlignet med traditionelle svejsede strukturer har den indvendige overflade af Thin Wall Spiral Welded Steel Pipe lavere strømningsmodstand.

Denne fordel gør den velegnet til vandtransport, ventilationssystemer, støvfjernelsesrørledninger og industrielle cirkulationssystemer, hvor der kræves effektiv væske- eller luftbevægelse.

4. Økonomisk rørledningsløsning med stor diameter

Thin Wall Spiral Welded Steel Pipe giver en økonomisk løsning til lavtryksrørledningsapplikationer med stor diameter. Sammenlignet med sømløse stålrør og nogle lige søm-svejsede rør, giver spiralsvejsede stålrør højere materialeudnyttelseseffektivitet og lavere produktionsomkostninger.

Til store infrastrukturprojekter, der involverer lange rørledningsafstande, kan dette produkt effektivt reducere stålforbrug, transportomkostninger og konstruktionsinvesteringer, samtidig med at pålidelig ydeevne bevares.

5. Pålidelig svejsekvalitet og inspektion

ZHONGTIAN Thin Wall SSAW stålrør er fremstillet ved hjælp af avanceret dobbeltsidet dykket buesvejseteknologi kombineret med strenge kvalitetskontrolprocedurer.

Under produktionen gennemgår hvert rør dimensionsinspektion, svejsekvalitetsinspektion og hydraulisk trykprøvning. I henhold til kundens krav kan ultralydstestning og røntgeninspektion anvendes til at verificere svejseydelsen og sikre stabil produktkvalitet.

6. Fleksibel fremstillingsevne med stor diameter

En af de vigtigste fordele ved Thin Wall Spiral Welded Steel Pipe er dets evne til at opnå produktion med stor diameter gennem spiralformningsteknologi.

Sammenlignet med sømløse stålrør kan spiralsvejsede stålrør fremstilles i større diametre med bedre produktionsfleksibilitet og materialeeffektivitet. Dette gør dem velegnede til storstilet vandteknik, kommunal infrastruktur og industrielle rørledningsprojekter.

Produktapplikationer

1. Kommunal Vandforsyning og Afløbsledning

Thin Wall Spiral Welded Steel Pipe er meget udbredt i kommunale vandforsynings- og drænsystemer, herunder bymæssige vandtransmissionsrørledninger, regnvandsdræningsnetværk, spildevandsrørledninger og vandafledningsprojekter.

På grund af dens store diameterkapacitet, lette struktur og økonomiske omkostninger, giver denne type SSAW stålrør en effektiv løsning til langdistance kommunal rørledningskonstruktion. Det kan reducere installationsbesværet, mens det opfylder kravene til transport af store mængder væske.

2. Industrielle ventilations- og støvfjernelsessystemer

Thin Wall SSAW stålrør anvendes almindeligvis i industrielle ventilationssystemer, fabriksudstødningsrør, støvopsamlingssystemer og luftforsyningsnetværk.

Dens store diameter og glatte indre overflade hjælper med at reducere luftstrømsmodstanden og forbedre transporteffektiviteten. Den er velegnet til fabrikker, værksteder og industrielle faciliteter, der kræver pålidelige ventilations- og støvfjernelsesløsninger.

3. Landbrugsvandings- og vandteknik

Thin Wall Spiral Welded Steel Pipe er velegnet til landbrugsvandingssystemer, reservoirvandtransport, oversvømmelseskontroldræning og andre lavtryksvandingeniørprojekter.

Designet med stor diameter tillader effektiv vandtransmission over lange afstande, mens den lette struktur hjælper med at reducere installations- og transportomkostningerne sammenlignet med tungere stålrørsløsninger.

4. Midlertidige rørledningsnet

På grund af dets lette egenskaber og bekvem installation bruges tyndvæggede spiralsvejsede stålrør ofte til midlertidige rørledningsapplikationer, herunder byggepladsvandforsyning, midlertidige drænsystemer og kortsigtede ingeniørprojekter.

Sammenlignet med permanente rørledningsløsninger giver det fordele i omkostningskontrol, installationshastighed og fleksibilitet, når rørledninger skal flyttes eller fjernes efter projektets afslutning.

5. Letvægts strukturelle applikationer

Thin Wall Spiral Welded Steel Pipe kan også bruges i lette strukturelle applikationer såsom store drivhusfundamenter, støttesøjler, midlertidige understøtninger og industrielle hjælpestrukturer.

Det er dog hovedsageligt velegnet til ikke-primære lastbærende applikationer og bør ikke erstatte tunge strukturelle stålrør i projekter, der kræver høj mekanisk styrke eller ekstreme belastningsforhold.

6. Lavtryks industriel væsketransport

Thin Wall SSAW Steel Pipe kan bruges til lavtryks industrielle væsketransportsystemer, herunder cirkulerende vandrørledninger, varmeforgreningsrørledninger og generel industriel væsketransport.

Til applikationer med arbejdstryk under 1,6 MPa giver dette produkt en praktisk balance mellem ydeevne, installationseffektivitet og projektomkostninger.

Fremstillingsproces

1. Forberedelse af stålspole og kantbehandling

Produktionen af ​​Thin Wall Spiral Welded Steel Pipe starter med højkvalitets varmvalsede stålspoler. Stålspolerne afvikles, nivelleres og behandles gennem kantfræsning for at sikre nøjagtige formningsdimensioner og stabile svejseforhold.

Korrekt forberedelse af råmaterialer hjælper med at forbedre rørnøjagtigheden, svejsekonsistensen og den overordnede produktpålidelighed.

2. Spiralformningsproces

Under produktionen kommer det forarbejdede stålbånd ind i formningsudstyret og formes kontinuerligt til en spiralrørstruktur i henhold til den designede formningsvinkel.

Den spiralformende teknologi giver producenterne mulighed for at producere stålrør med stor diameter med fleksible specifikationer, samtidig med at der opretholdes en effektiv materialeudnyttelse.

3. Dobbeltsidet neddykket buesvejsning

De indvendige og udvendige spiralsømme er svejset ved hjælp af dobbeltsidet dykket lysbuesvejseteknologi.

Denne svejsemetode giver dyb penetration, stabil svejsestyrke og god mekanisk ydeevne. Svejseprocessen sikrer, at spiralsømmen kan modstå normalt driftstryk og driftsforhold.

4. Ikke-destruktiv testning og kvalitetsinspektion

Efter svejsning gennemgår Thin Wall SSAW Steel Pipe strenge inspektionsprocedurer, herunder ultralydstestning, røntgeninspektion, dimensionsmåling og verifikation af svejsekvalitet.

ZHONGTIAN følger kontrollerede inspektionsprocedurer for at sikre, at hvert rør opfylder kundernes krav til styrke, nøjagtighed og pålidelighed.

5. Hydraulisk trykprøvning

Hydraulisk test udføres på færdige rør for at verificere trykmodstand og lækageevne.

Rørene testes under specificerede trykforhold, hvilket sikrer pålidelig drift under transport af vand og andre lavtryksvæsker.

6. Skæring, belægning og slutbehandling

Efter inspektion skæres rør efter kundeønskede længder og klargøres til levering.

I henhold til forskellige anvendelsesmiljøer kan ZHONGTIAN levere skræddersyede overfladebeskyttelsesløsninger, herunder epoxybelægning, IPN8710 belægning og 3PE anti-korrosionsbelægning.

Sammenligning med andre stålrør

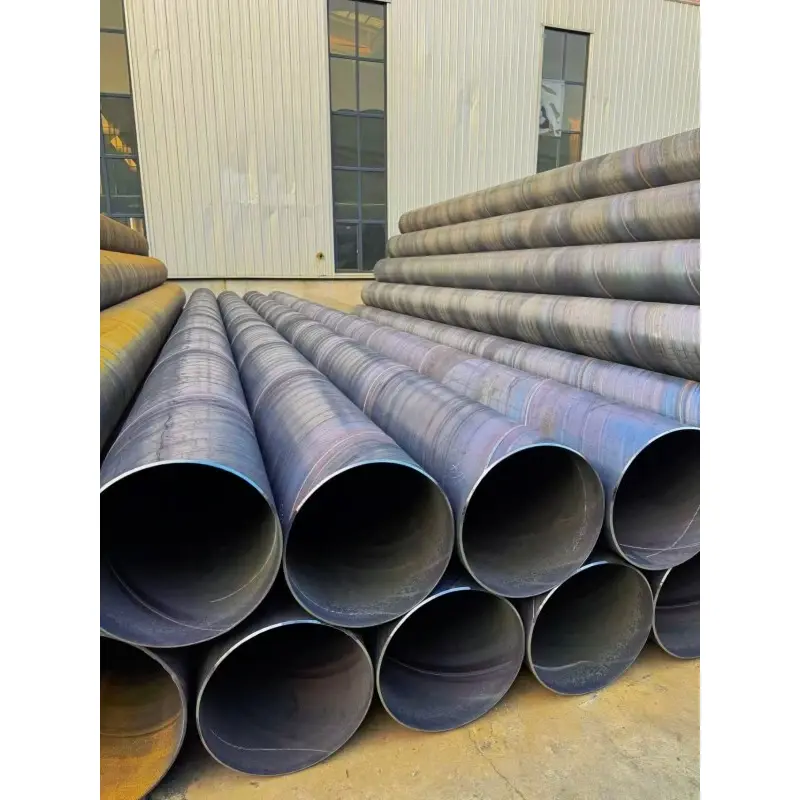

1. Tyndvæg spiralsvejset rør vs tykvægget spiralsvejset rør

Thin Wall Spiral Welded Steel Pipe er hovedsageligt designet til lavtryksanvendelser med vægtykkelse generelt mellem 5-12 mm, mens tykvæggede spiralsvejsede stålrør bruges til højere tryk og tungere strukturelle applikationer.

Sammenlignet med tykvæggede spiralsvejsede rør giver tyndvæggede produkter lavere vægt, lettere installation og bedre omkostningseffektivitet, mens tykvæggede rør giver højere trykmodstand til krævende miljøer.

2. Tyndvæg spiralsvejset rør vs lige søm svejset rør

Sammenlignet med svejsede rør med lige søm har Thin Wall SSAW stålrør fordele i produktionskapacitet med stor diameter og fremstillingsfleksibilitet.

Spiralsvejsede stålrør kan opnå diametre over φ3000 mm, mens lige sømrør normalt er mere begrænset i diameterområde. Derfor vælges Thin Wall Spiral Welded Steel Pipe ofte til storstilede vandingeniør- og kommunale rørledningsprojekter.

3. Tyndvæg spiralsvejset rør vs sømløst stålrør

Sammenlignet med sømløse stålrør giver Thin Wall Spiral Welded Steel Pipe bedre omkostningseffektivitet til lavtryksapplikationer med stor diameter.

Sømløse stålrør bruges hovedsageligt i højtryks- og specielle applikationer, mens spiralsvejsede rør er mere velegnede til infrastrukturprojekter, der kræver stor diameter, økonomisk transport og effektiv installation.

Anti-korrosionsbeskyttelse og levetid

1. Beskyttelse af nedgravet vandrørledning

Til underjordisk vandforsyning og afløbsapplikationer kan Thin Wall Spiral Welded Steel Pipe behandles med epoxy kultjærebelægning eller IPN8710 anti-korrosionsbelægning.

Under passende installationsforhold kan den forventede levetid nå ca. 15-20 år afhængig af jordmiljø og vedligeholdelsesforhold.

2. Beskyttelse af indendørs ventilationssystem

Til indendørs ventilation, udstødning og industrielle lufttransportsystemer omfatter overfladebeskyttelse normalt antirustbelægning eller koldgalvaniseret behandling.

Denne beskyttelsesmetode giver tilstrækkelig korrosionsbestandighed til indendørs miljøer og kan opnå en levetid på cirka 10-15 år.

3. Høje krav til beskyttelse af underjordiske rørledninger

Til projekter, der kræver stærkere korrosionsbestandighed, kan Thin Wall SSAW stålrør leveres med 3PE anti-korrosionsbelægning.

Det trelags polyethylenbelægningssystem giver forbedret beskyttelse mod fugt, jordkorrosion og eksterne miljøfaktorer med en potentiel levetid på 25-30 år under passende forhold.

Valgvejledning

1. Vælg Ifølge Arbejdstryk

Valget af tyndvægget spiralsvejst stålrør bør først overveje driftstrykket for rørledningssystemet.

Til applikationer med arbejdstryk ≤1,6 MPa er tyndvæggede spiralsvejsede stålrør generelt velegnede. Til højere trykforhold over 2,5 MPa anbefales tykvæggede spiralsvejsede stålrør eller andre højstyrke rørløsninger.

2. Vælg Ifølge Diameter og Wall Thickness

Den nødvendige vægtykkelse skal vælges i henhold til rørdiameter, driftsforhold og installationsmiljø.

For eksempel bruger DN600-rørledninger almindeligvis 6-8 mm vægtykkelse, DN1000-rørledninger bruger generelt 8-10 mm vægtykkelse, og DN1500 eller større rørledninger kræver normalt 10-12 mm vægtykkelse.

3. Vælg I henhold til materialekvalitet

Q235B er almindeligvis valgt til generelle lavtryksrørledningsapplikationer på grund af dens afbalancerede ydeevne og omkostningsfordele.

Q355B er velegnet til projekter, der kræver højere styrke, mens L245 almindeligvis anvendes til rørledningstransport, hvor der kræves specifikke materialestandarder.

4. Anvendelser anbefales ikke

Thin Wall Spiral Welded Steel Pipe anbefales ikke til højtryksolie- og gasrørledninger, højtemperaturdampsystemer, tunge lastbærende pæle eller stærkt korrosive kemiske miljøer.

Til disse applikationer bør kunderne vælge stålrør med højere trykklassificeringer, stærkere mekaniske egenskaber eller specialiseret korrosionsbestandighed.

Hvorfor vælge ZHONGTIAN tyndvægget spiralsvejst stålrør?

1. Professionel kapacitet til fremstilling af stålrør

ZHONGTIAN er en professionel producent og leverandør af tyndvæggede spiralsvejsede stålrør i Kina, der leverer tilpassede SSAW stålrørsløsninger til internationale kunder.

Med professionel produktionserfaring og modne fremstillingsprocesser understøtter ZHONGTIAN forskellige ingeniørprojekter, herunder kommunal infrastruktur, industrielle rørledninger og vandtransportsystemer.

2. Kundetilpassede produktløsninger

ZHONGTIAN kan levere skræddersyede løsninger i henhold til projektets krav, herunder rørdiameter, vægtykkelse, længde, materialekvalitet og anti-korrosionsbehandling.

Denne fleksibilitet giver kunderne mulighed for at få passende tyndvæggede SSAW stålrørsprodukter til forskellige driftsmiljøer.

3. Streng kvalitetskontrolsystem

Fra råvareinspektion til slutprodukttestning anvender ZHONGTIAN strenge kvalitetsstyringsprocedurer gennem hele produktionsprocessen.

Hvert rør er fremstillet med kontrolleret svejseteknologi, inspektionsprocedurer og teststandarder for at sikre stabil kvalitet og pålidelig ydeevne.

FAQ

1. Kan tyndvæggede spiralsvejsede stålrør bruges til drivhuskonstruktioner?

Thin Wall Spiral Welded Steel Pipe kan bruges til store drivhusfundamenter eller understøttende søjler, hvor der kræves strukturel støtte med større diameter.

Almindelige drivhusrammer bruger dog normalt mindre galvaniserede runde rør eller ovale rør, fordi de er lettere, nemmere at installere og mere økonomiske til standard drivhuskonstruktioner.

2. Hvad er forskellen mellem tyndvægget SSAW stålrør og galvaniseret rør?

Tyndvæggede SSAW stålrør er hovedsageligt designet til lavtryksvæsketransport med stor diameter og lette strukturelle applikationer.

Galvaniserede rør er generelt rør med mindre diameter, der bruges til vandsystemer, stilladser, drivhuskonstruktioner og generelle byggeanvendelser. De to produkter tjener forskellige tekniske formål.

3. Vil tyndvæggede spiralsvejsede stålrør let deformeres?

Kvalificeret tyndvægget spiralsvejst stålrør har tilstrækkelig ringstivhed og deformationsmodstand, når det er valgt og installeret korrekt.

Under normale nedgravede eller overjordiske driftsforhold kan røret opretholde en stabil ydeevne. Det bør dog ikke bruges ud over dets beregnede trykområde eller i miljøer med stor belastning og stærkt korrosive.
