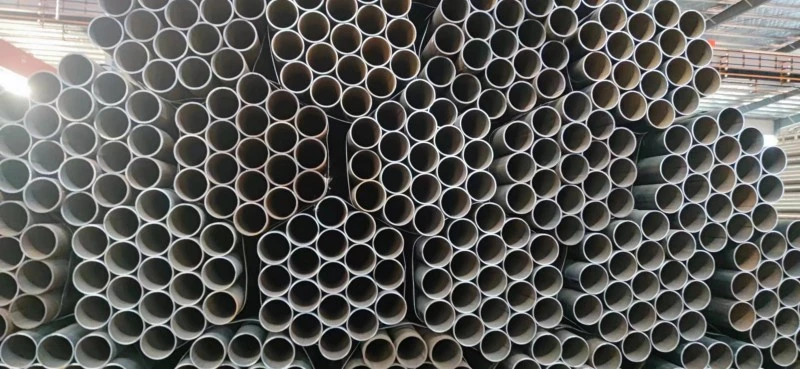

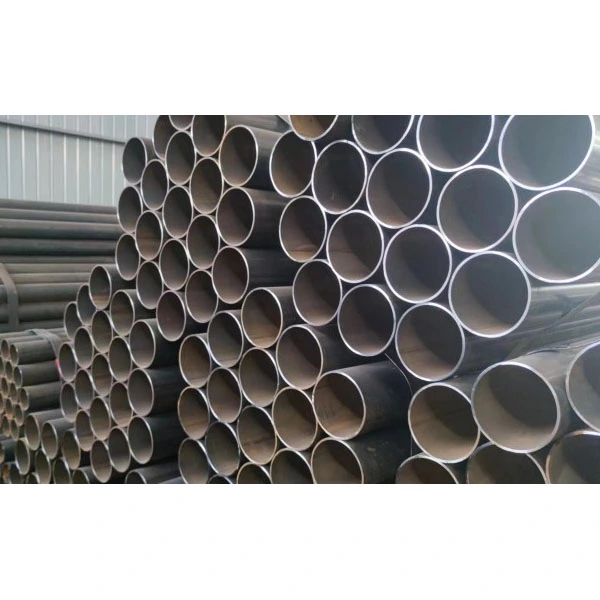

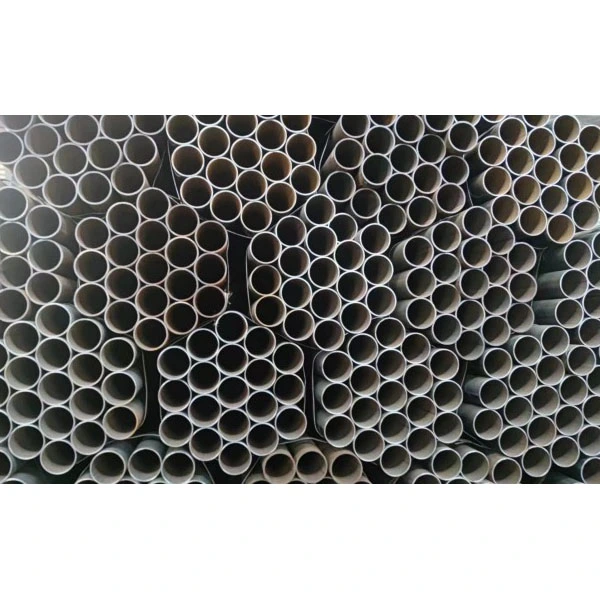

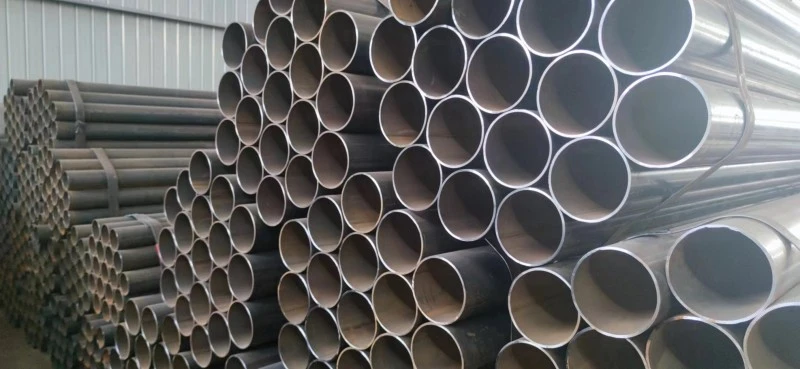

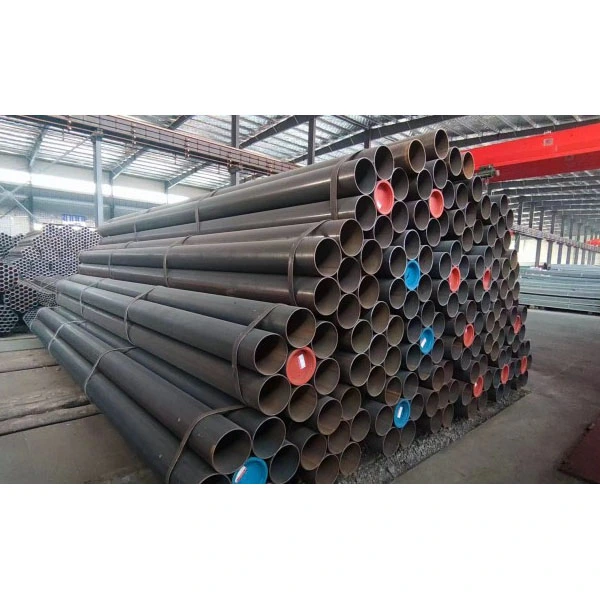

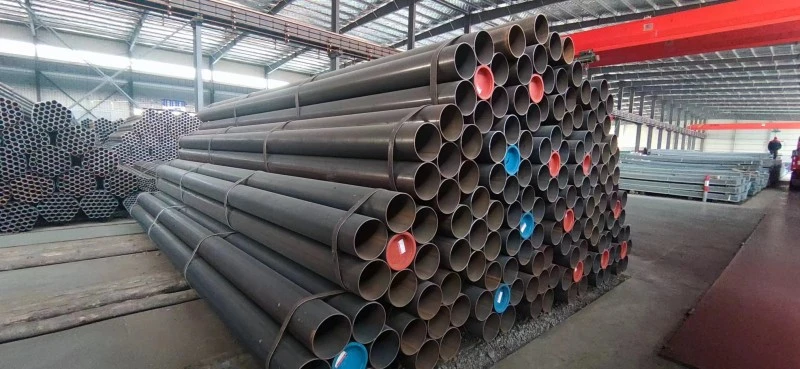

Tykvægget langsgående svejset stålrør

Zhongtian Thick Wall Longitudinal Welded Steel Pipe bruges inden for nøgleområder som kemiteknik og marineteknik. Vi overholder strengt EEAT 2.0-standarden og udnytter moden produktkvalitet, dokumenteret projekterfaring og omfattende tekniske tjenester for at levere pålidelige rørløsninger til globale kunder.

Grundlæggende definitioner og specifikationer

1. Produktdefinition

- Tykvæggede rør: Godstykkelse ≥ 8 mm

- Ekstra tykke vægge højværdirør: Vægtykkelse ≥ 25 mm

- Diameterområde: Udvendig diameter 219–2500 mm (mainstream-specifikationer 610–1420 mm)

- Vægtykkelsesområde: 6–60 mm

- Standard enkelt længde: 12 meter, kan tilpasses 18 meter og derover ultralange rør

2. Almindeligt brugte materialer

- Kulstofstål: Q235B, Q355B/C/D/E, velegnet til generelle strukturer og konventionelle arbejdsforhold

- Rørledningsstål: L245–L555, API 5L X42–X80, primært til højtryksolie- og gastransport

- Legeret stål: 16Mn, ASTM A106 Gr.B, velegnet til højtemperatur- og højtryksdriftsmiljøer

3. Standarder

- Indenlandske standarder: GB/T 9711, GB/T 3091, SY/T 5037

- Internationale standarder: API 5L, ASTM A53, EN 10217

Dobbeltsidet nedsænket buesvejsning (LSAW): Hovedprocessen for tykvæggede rør med stor diameter

1. Råvarevalg: Der anvendes mellemtykke stålplader, der har bestået fejldetektion, med en pladetykkelse på 6–60 mm.

2. Stålpladekantfræsning: Svejsefasninger bearbejdes på pladernes kanter for at sikre svejsegennemtrængning og svejsekvalitet.

3. Kantforbøjning: Begge sider af stålpladen er forbukket for at undgå revner efter formning.

4. Formningsproces (tre almindelige metoder)

- JCOE-formning: J-type, C-type og O-type trin-for-trin stempling udføres sekventielt, velegnet til rør med diametre på 406-1626 mm og vægtykkelser på 6-40 mm, hvilket giver høj omkostningseffektivitet og stabil kvalitet.

- UOE-formning: Først U-formet stempling, derefter O-formet sømsammenføjning og til sidst mekanisk diameterudvidelse. Dette resulterer i optimal dimensionel rundhed og præcision og er meget udbredt i nøgleprojekter såsom højspændingsstamledninger, flodkrydsninger og dybhavsoperationer. Repræsentativ specifikation: X80 stålkvalitet, udvendig diameter 1422 mm × vægtykkelse 32,1 mm.

- RBE-rulleformning: Kontinuerlig valseformning er velegnet til rør med små og mellemstore diameter, der rummer både standard- og tykvæggede produkter, hvilket giver enestående produktionseffektivitet.

5. Svejsedrift: Flertråds dobbeltsidet dykket lysbuesvejsning (almindeligvis firetrådssvejsning) anvendes. Svejsestrømmen er 800–1200A, spændingen er 28–36V, og svejsehastigheden er 0,8–1,2 m/min. Alle svejsninger gennemgår 100 % ultralyd (UT) + radiografisk (RT) fejldetektion for at eliminere defekter såsom revner og ufuldstændig sammensmeltning.

6. Efterbehandling

Varmebehandling: Normaliserende og tempererende behandlinger eliminerer resterende spænding i røret og forbedrer den generelle sejhed.

- Efterbehandling: Opretning, skæring, affasning og fulddimensionel verifikation.

- Hydrostatisk test: Standard tryktest (10 MPa, 30 minutter) for at sikre ingen lækage.

- Korrosionsbeskyttelse: 3PE anti-korrosion, epoxy pulverlakering, varmgalvanisering osv., velegnet til nedgravede og korrosive miljøer.

Højfrekvent modstandssvejsning (ERW): Hjælpeproduktionsproces

Denne proces bruges hovedsageligt til fremstilling af små og mellemstore rør, der kan anvendes til diametre på 20-610 mm og vægtykkelser på 1,2-12,7 mm. Det tilbyder høj produktionseffektivitet, kontrollerbare omkostninger, kontinuerlige og ensartede svejsninger, færre defekter og fremragende tætningsydelse.

Kerneydelsesfordele

1. Høj styrke og højtryksmodstand

Tykvæggede langsvejsede stålrør, der er afhængige af dets tykvæggede struktur og råmaterialer af høj kvalitet, kan prale af en flydespænding på ikke mindre end 235 MPa, hvor X80 stålkvalitet når 555 MPa. Den har et trykområde på 10-30 MPa, udviser fremragende slag- og deformationsmodstand og opfylder kravene til højtryks- og tunge applikationer.

2. Stabil og pålidelig svejsekvalitet

Dobbeltsidet dykket lysbuesvejsning opnår dyb penetration med en svejsekoefficient på 1,0; højfrekvent modstandssvejsning giver fremragende tætning. Begge processer er velegnede til transport af brændbare og eksplosive medier.

3. Høj dimensionsnøjagtighed

Yderdiameterafvigelse ≤ ±1 % af rørdiameter, vægtykkelsesafvigelse ≤ ±12,5 % af vægtykkelse, elliptisk ≤ 0,5 % af rørdiameter. Dens rundhed og ligehed er overlegen i forhold til spiralsvejsede rør, hvilket resulterer i større tilpasningsevne til installation på stedet.

4.Væsentlige overordnede omkostningsfordele

For produkter med store specifikationer med en diameter ≥325 mm er produktionseffektiviteten langt højere end sømløse stålrør, hvilket reducerer de samlede omkostninger med 30 %-50 %. Sammenlignet med spiralsvejsede rør kan det prale af højere aksial styrke, kortere svejsesømme og lavere defektrisiko, hvilket gør det til det foretrukne valg til langdistancetransmissionsledninger.

5.Bredt udvalg af driftsbetingelser

Den kan modstå miljøer fra -40 ℃ til 450 ℃, samtidig med at den har fremragende trætheds- og korrosionsbestandighed, hvilket gør den velegnet til forskellige barske miljøer såsom dybt hav, permafrost og kemisk korrosion.

Vigtigste anvendelsesområder

1. Olie- og gastransport: Højtryksrørledninger til olie og naturgas, højtryksgasrørledningsnetværk i byområder (almindelig brug af X70 og X80 stålkvaliteter)

2. Power Energy: Kraftværks cirkulerende vandrørledninger, afsvovlingsrørledninger, rørledninger til transport af pulveriseret kul, termiske kedelhoveder, vandkraftværker trykstålrør

3. Kemisk raffinering: Højtemperatur- og højtryksprocesrørledninger, brændbare og eksplosive mediumtransportrørledninger, spildevandsbehandlingsrørledninger

4. Bygningsstålkonstruktioner: Brobærende pælefundamentrør, store bygningssøjler, pælefundamentstålbeklædning, skjoldtunnelbeklædning

5. Marineteknik: Offshore platformsjakker, undersøiske rørledninger, havne- og kajpælefundamenter

6. Kommunalteknik: Højtryksvarmerørledningsnetværk, storstilede vandforsynings- og afløbs- og vandafledningsprojekter, integrerede rørgalleristrukturrørledninger

Real Case: Yangtze River Shield Tunneling Project

Zhongtian leverede X80-kvalitet, Φ1422×32,1 mm UOE-proces dobbeltsidet, nedsænket buesvejst tykvægget langsvejset stålrør til nøgleprojektet West-East Gas Pipeline – Yangtze River Shield Tunneling Project. Beliggende i et komplekst geologisk område krævede dette projekt rør med høj trykmodstand og en længde i et stykke på op til 18 meter (en ultralang, ekstra tyk væg-specifikation). Alle produkter gennemgik et komplet sæt af ultralyds-, radiografiske og hydrostatiske tests med en svejsefejlsdetektionsbeståelsesrate på 99,8 %. Dette projekt verificerede fuldstændigt stabiliteten og pålideligheden af ​​Zhongtian Pipes i store langdistance-, højtryks- og tværgående store projekter.

Kvalitetskontrol og teststandarder

1. Ikke-destruktiv testning: 100 % af svejsningerne gennemgik ultralyd + radiografisk testning, i stand til at detektere defekter med en tilsvarende diameter på 2 mm, streng kontrol med revner, manglende sammensmeltning og andre problemer.

2. Test af mekaniske egenskaber: Trækstyrke, lavtemperaturpåvirkning (-20℃ slagenergi ≥34 Joule), bøjnings- og udfladningstest blev udført batch for batch.

3. Dimensionsinspektion: Ydre diameter, vægtykkelse, ovalitet, rethed og skrådimensioner blev inspiceret for hvert rør.

4. Hydrostatisk prøvning: Trykprøvning blev udført strengt i overensstemmelse med industristandarder; rør blev betragtet som kvalificerede, hvis der ikke var nogen lækage eller plastisk deformation.

FAQ

Spørgsmål 1: Hvordan skelner man mellem tykvæggede langsvejsede stålrør og tyndvæggede lige søm-svejsede rør?

A: Industrien bruger vægtykkelse som kerneklassificeringskriteriet: Rør med en vægtykkelse ≥ 8 mm er tykvæggede svejsede rør, hvor de ≥ 25 mm er ekstra tykvæggede svejsede rør, der for det meste anvendes under højtryks- og tungbelastningsforhold; rør med en vægtykkelse < 8 mm er tyndvæggede svejsede rør, som almindeligvis anvendes til lavtryksvæsketransport og almindelig konstruktion, med relativt lavere styrke og trykmodstand.

Spørgsmål 2: Hvorfor foretrækkes nedsænket, buesvejst rør med lige søm frem for spiralsvejst rør til højspændingsstamledningsprojekter?

A: Lige søm neddykket buesvejset rør har kun en kort svejsesøm, hvilket resulterer i højere aksial styrke og mere stabil rundhed og overordnet kvalitet; mens spiralsvejst rør har en længere svejsesøm, hvilket fører til en højere sandsynlighed for defekter, og er kun egnet til mellem- og lavtryksforhold og almindelige konstruktionsprojekter. Derfor foretrækkes neddykket, buesvejst rør med lige søm til højspændings-langdistance-stamledninger.

Spørgsmål 3: Hvilke autoritative kvalifikationer besidder Zhongtian Thick Wall Longitudinal Welded Steel Pipe?

A: Vores produkter overholder strengt almindelige nationale og internationale standarder såsom API 5L, GB/T 9711 og ASTM A53, og har også relevante certificeringer som CE og ISO. Som en legitim leverandør og producent i Kina implementerer vores produktionsfaciliteter fuldt ud EEAT 2.0 kvalitetsstyringssystemet, og vores produkter har fuldstændige kvalifikationer, der opfylder adgangskravene i forskellige internationale ingeniørprojekter.
