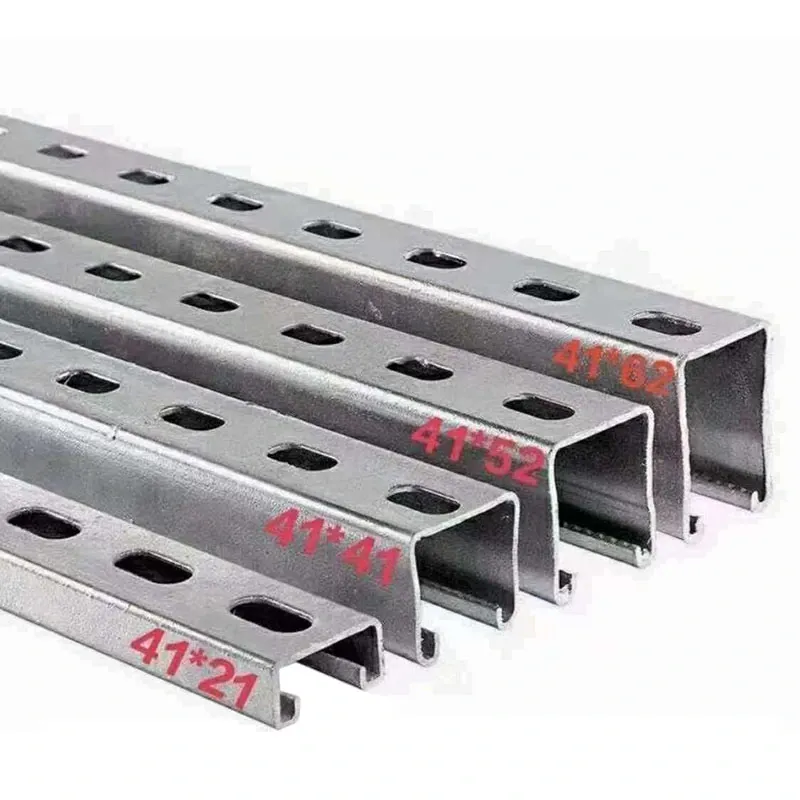

Varmgalvaniseret U-kanal stålstøttebeslag

Det varmegalvaniserede U-kanals stålstøttebeslag fra ZHONGTIAN er designet til langsigtede fotovoltaiske monteringsapplikationer. Fremstillet af Q235B eller Q355B varmvalset U-kanal stål og galvaniseret i henhold til GB/T 13912, det kombinerer korrosionsbestandighed, strukturel styrke, justerbar installation og fabrikstilpasning. Den er velegnet til jordmonterede solfarme, landbrugs-PV, fiskeri-PV, tagsystemer og solcelle-carporte.

Korrosionsbeskyttelse

Varmgalvanisering

Det varmgalvaniserede U-kanal stålstøttebeslag bruger en varmgalvaniseret belægning, der danner et zink-jernlegeringslag med stålsubstratet. Belægningen giver stærk vedhæftning og katodisk beskyttelse mod mindre overfladeskader.

De leverede data indikerer mere end 500 timers salttågebestandighed og langtidsbeskyttelse i kyst-, salt-alkali-, surregn- og fugtige miljøer. Under passende forhold kan levetiden nå cirka 25 år med reduceret korrosionsvedligeholdelse.

Behandlingsholdbarhed

De galvaniserede komponenter understøtter fabriksskæring, bukning, stansning og anden bearbejdning uden let at skrælle den beskyttende belægning. Forbehandling reducerer modifikationer på stedet og behovet for sekundær anti-korrosionsbehandling.

Strukturel ydeevne

Stål materialer

Q235B og Q355B varmvalset U-kanal stål er tilgængelige i henhold til projektets belastningskrav. Den U-formede profil giver god bøjnings- og vridningsmodstand til solcelle-støttekonstruktioner.

Belastningskapacitet

Strukturen kan konstrueres til stærk vind, tung sne og andre miljøbelastninger. De leverede data angiver en enkelt-søjlelastkapacitet på op til 1,5 tons under specificerede forhold.

Temperaturområde

Det medfølgende driftsområde er ca. -40°C til 120°C. Faktisk strukturelt design bør tage hensyn til lokal temperatur, vind, sne, fundament og installationsforhold.

Justerbar installation

Tilt justering

Systemet understøtter flere vippepositioner fra 10° til 60°, hvilket gør det muligt at justere monteringsvinklen i henhold til projektets placering og solforhold. De leverede projektdata indikerer, at optimerede vinkler potentielt kan forbedre den årlige produktion med 5%-8%, afhængigt af stedets forhold.

Modulkompatibilitet

U-kanals glidende struktur understøtter forskellige fotovoltaiske modullayouts og kan bruges med både monofaciale og bifaciale moduler. Modulafstand og monteringspositioner kan justeres under installationen.

Terræntilpasning

Den modulære struktur kan rumme fladt terræn, skrånende terræn, landbrugs-PV, fiskeri-PV og andre steder med varierende højde- eller fundamentforhold.

Installationsmetode

Bolt samling

Det varmgalvaniserede U-kanal stålstøttebeslag bruger standardiserede huller og fastgørelseselementer i rustfrit stål til boltforbundet installation. Dette reducerer svejsning på stedet og forenkler montering.

Under passende projektforhold kan den standardiserede installationsmetode forkorte byggetiden med mere end 30 %.

Fabriksforbehandling

ZHONGTIAN kan fuldføre skæring, stansning, bukning og udvalgte formonteringsoperationer før forsendelse. Dette hjælper med at reducere fabrikation på stedet og forbedrer installationseffektiviteten.

Projektansøgninger

Jordmonteret PV

Enkeltsøjle- og dobbeltsøjlekonfigurationer kan vælges i henhold til modulstørrelse, fundamentafstand, vindbelastning og snebelastning.

Landbrug og Fiskeri PV

Forhøjede strukturer kan give den nødvendige frigang til landbrugsaktiviteter eller vandbaserede fotovoltaiske projekter, samtidig med at strukturel stabilitet bevares.

Tag- og carport PV

Letvægts tagkonstruktioner og integrerede solcarport-konfigurationer kan tilpasses i henhold til tagforhold, parkeringslayout, moduldimensioner og strukturelle krav.

Livscyklusomkostninger

Lavere vedligeholdelse

Varmgalvanisering reducerer behovet for regelmæssig rustfjernelse og ommaling sammenlignet med grundlæggende koldgalvaniserede strukturer. Dette kan reducere langsigtet vedligeholdelsesarbejde for store solcelleprojekter.

Langsigtede omkostninger

Selvom de oprindelige indkøbsomkostninger kan være højere end simple koldgalvaniserede produkter, indikerer den medfølgende omkostningsvurdering, at livscyklusomkostningerne kan reduceres med mere end 30 % under gældende forhold på grund af lavere vedligeholdelses- og udskiftningskrav.

Integreret indkøb

Komplet komponenter

ZHONGTIAN kan levere U-kanal stål, C-kanal stål, jordpæle, klemmer, trykblokke og rustfrit stål fastgørelseselementer som en integreret indkøbspakke.

Projektudbud

Bundet sourcing hjælper EPC-entreprenører og fotovoltaiske integratorer med at reducere leverandørkoordinering, logistik, inspektion og ordrestyringsarbejde.

Tilpasset behandling

Brugerdefinerede længder

Det varmgalvaniserede U-kanal stålstøttebeslag understøtter tilpassede længder i henhold til projekttegninger og installationskrav.

Brugerdefinerede huller

Fabriksstansning og positionering kan justeres for at matche specifikke klemmer, bøjler, skinner og forbindelseskomponenter.

Pre-Cut levering

Komponenter kan forskæres og pakkes i henhold til projektsektioner, hvilket reducerer skæring på stedet og forenkler installationen.

Ofte stillede spørgsmål

Hvilke stålkvaliteter er tilgængelige?

Q235B og Q355B varmvalset U-kanal stål er tilgængelige. Valget afhænger af projektbelastning og strukturelle beregninger.

Hvilken galvaniseringsstandard bruges?

Produktet følger GB/T 13912 krav til varmgalvaniserede stålprodukter.

Kan det bruges i kystområder?

Ja. Den galvaniserede belægning er velegnet til udendørs korrosionsbeskyttelse, herunder kystnære og fugtige miljøer, når belægningsspecifikationen er korrekt valgt.

Hvad er vinkelområdet?

Det standard justerbare område er 10° til 60%, afhængigt af den endelige strukturelle konfiguration.

Er der behov for svejsning på stedet?

Nej. Hovedstrukturen bruger standardiserede huller og boltforbindelser, hvilket reducerer behovet for svejsning på stedet.

Kan tilpassede længder leveres?

Ja. ZHONGTIAN understøtter tilpassede længder, stansning, bukning, skæring og anden fabriksbehandling i henhold til projektkrav.
