Tykvæggede langsvejsede stålrørspiller en vigtig rolle i industriel infrastruktur, hvor strukturel styrke, dimensionsnøjagtighed og pålidelig svejseintegritet er afgørende. At forstå dens fremstillingsproces, materialevalg, inspektionskrav og anvendelsesbetingelser hjælper købere med at reducere indkøbsrisici og vælge rørprodukter, der opfylder reelle projektkrav.
For ingeniører, entreprenører, distributører og industrielle indkøbsteams er den rigtige rørspecifikation mere end et spørgsmål om diameter og vægtykkelse. Det skal matche driftsbetingelser, gældende standarder, installationskrav og det forventede servicemiljø.

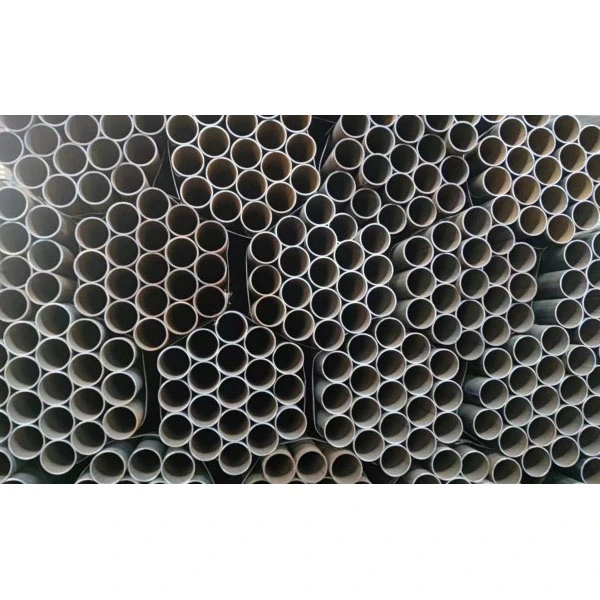

1. Forstå tykvæggede langsgående svejsede stålrør
Tykvæggede langsvejsede stålrør er et rørformet stålprodukt fremstillet ved at forme stålplade eller bånd til en cylindrisk form og forbinde kanterne langs rørets længde. Dens definerende egenskaber er en langsgående svejsesøm og en vægtykkelse, der er valgt til at opfylde særlige mekaniske, strukturelle eller servicekrav.
I modsætning til tyndvæggede rør, der bruges til lettere opgaver, kan tykvæggede produkter give et større tværsnitsareal af stål, afhængigt af den valgte materialekvalitet, geometri, fremstillingskvalitet og designbetingelser. De overvejes ofte til krævende industrielle systemer, store strukturelle samlinger og konstrueret infrastruktur.
Der er ingen enkelt vægtykkelsestærskel, der definerer hvert tykvægget rør på tværs af alle standarder og industrier. Den korrekte klassificering afhænger af den gældende produktspecifikation og projektkrav. Købere bør derfor undgå at stole på ordet "tyk" alene, når de udarbejder en ordre.
For internationale indkøb er skelnen mellem langsvejsede rør, spiralsvejst rør og sømløse rør også vigtig. Hvert produkt har sine egne produktionsegenskaber og kvalifikationskrav. Den mest passende mulighed afhænger af tekniske beregninger, tilgængelighed, omkostninger og den gældende standard snarere end af en generel antagelse om, at én type altid er overlegen.
2. Vigtige fordele for industrielle applikationer
2.1 Større sektionsstyrke
En tykkere rørvæg giver generelt mere stål i tværsnittet og kan forbedre modstanden mod visse belastninger. Afhængigt af designet kan dette understøtte højere strukturelle belastninger, forbedre modstandsdygtigheden over for lokale skader eller give yderligere materialegodtgørelse for forventet vægtab.
Yderligere tykkelse garanterer dog ikke automatisk sikker drift under internt tryk. Trykkapaciteten afhænger også af den udvendige diameter, materialeegenskaber, svejsekvalitet, temperatur, korrosionsgodtgørelse, designkode og fremstillingstolerancer. En kvalificeret ingeniør bør etablere den nødvendige vægtykkelse til trykholdige applikationer.
2.2 Effektiv produktion til krav med stor diameter
Langsvejsede stålrør kan fremstilles af stålplade ved hjælp af passende formnings- og svejseprocesser. Dette giver fleksibilitet, når et projekt kræver en særlig kombination af diameter, vægtykkelse, materialekvalitet og længde.
For ordrer med stor diameter eller specialordrer kan pladebaseret fremstilling tilbyde et praktisk alternativ til andre produktionsruter. Faktiske omkostninger og leveringstid afhænger af materialetilgængelighed, formningskapacitet, inspektionsomfang, ordremængde og leveringskrav.
2.3 Tilpasning til projektspecifikationer
Industriprojekter deler sjældent identiske krav. En vandinfrastrukturentreprenør kan prioritere korrosionsbeskyttelse og installationseffektivitet, mens et energiprojekt kan lægge større vægt på materialesejhed, sporbarhed, svejseinspektion og trykrelaterede krav.
Klart definerede specifikationer giver leverandører mulighed for at evaluere den passende produktionsrute og identificere potentielle begrænsninger, før produktionen begynder. Dette hjælper med at reducere dimensionelle uoverensstemmelser, yderligere bearbejdning, omarbejde i marken og unødvendige indkøbsomkostninger.
2.4 Potentiale for langsigtet servicepålidelighed
Levetiden afhænger af samspillet mellem materialekvalitet, fremstillingskonsistens, driftsforhold, vedligeholdelse og miljøeksponering. Et korrekt specificeret rør med passende inspektion og beskyttelsesforanstaltninger kan understøtte pålidelig langsigtet ydeevne.
For korrosive miljøer bør købere overveje væskekemien, ekstern eksponering, driftstemperatur og forventet korrosionshastighed. Belægninger, foringer, korrosionsgodtgørelse eller mere passende materialekvaliteter kan være nødvendige afhængigt af anvendelsen.
3. Hvordan fremstilles tykvæggede langsvejsede stålrør?
Produktionskvalitet påvirker dimensionskonsistens, mekanisk ydeevne og integriteten af den langsgående søm. Selvom produktionsruter adskiller sig efter rørstørrelse og produktspecifikation, omfatter hovedstadierne generelt materialeverifikation, kantforberedelse, formning, svejsning, dimensionskorrektion, inspektion og efterbehandling.
3.1 Materialeforberedelse og formning
Produktionen begynder med stålplade eller bånd, der opfylder de specificerede kvalitet og dimensionskrav. Materialeidentifikation og passende inspektion hjælper med at bekræfte, at udgangsmaterialet er egnet til den påtænkte anvendelse.
Kanterne er forberedt til at understøtte den nødvendige samlingsgeometri og svejseprocedure. Pladen formes derefter til en cylindrisk form under anvendelse af en passende formningsmetode. Til nogle applikationer med store rørledninger kan JCOE- eller UOE-processer bruges, afhængigt af producentens muligheder og den påkrævede produktspecifikation.
Formningsnøjagtighed betyder noget, fordi dårlig kantjustering, overdreven ovalitet eller inkonsekvent geometri kan komplicere svejsning og installation. Kontrolleret formning og dimensionskontrol hjælper med at opretholde den specificerede form, før sømmen er færdig.
3.2 Langsvejsning og efterbehandling
Længde sømme kan fremstilles ved hjælp af forskellige svejsemetoder, herunder submerged buesvejsning (SAW) eller elektrisk modstandssvejsning (ERW), hvor det er relevant for produktet og specifikationen. Disse processer er ikke udskiftelige i enhver applikation; fremstillingsmetoden skal overholde de gældende krav.
For pladeformet rør med stor diameter, tungvæg, er langsgående neddykket buesvejsning en almindelig fremstillingsrute. Afhængig af processen kan svejsning udføres indefra og udefra for at opnå den specificerede fugekvalitet.
Efter svejsning kan operationer omfatte dimensionering, opretning, slutforberedelse, varmebehandling, hvor det er nødvendigt, og slutinspektion. Den nøjagtige rækkefølge varierer i henhold til fremstillingsmetoden og købsspecifikationen.
| Fremstillingsstadiet | Primært mål | Køberfordel |
|---|---|---|
| Materiale verifikation | Bekræft kvalitet og nødvendige materialeegenskaber | Reducerer risikoen for forkert materialelevering |
| Kantforberedelse og formning | Etabler passende geometri og samlingsjustering | Understøtter ensartet fremstilling og tilpasning |
| Langsvejsning | Opret den angivne svejsning | Understøtter svejseintegritet, når den kontrolleres korrekt |
| Dimensionel korrektion | Kontroller diameter, rundhed og rethed | Reducerer installations- og monteringsproblemer |
| Afsluttende inspektion | Bekræft gældende kvalitets- og acceptkriterier | Giver dokumentation for indkøbsaccept |
4. Større industrielle applikationer
Egnetheden af tykvæggede langsvejsede stålrør afhænger af de tekniske krav til hvert projekt. Fælles anvendelsesområder omfatter følgende.
4.1 Olie-, gas- og energiinfrastruktur
Svejste stålrør kan bruges i kvalificerede rørlednings- og energiinfrastrukturprojekter, hvor specificerede dimensioner, mekaniske egenskaber, sejhed og krav til svejseinspektion er opfyldt. Købere bør bekræfte den gældende pipelinestandard, kvalitet, produktspecifikationsniveau, hvor det er relevant, og servicebetingelser, før de bestiller.
4.2 Vandtransmission og industrielle væskesystemer
Stålrør med stor diameter kan understøtte vandtransmission, industriel vandcirkulation og relateret infrastruktur. Specifikationen bør omhandle designtryk, væskekarakteristika, sammenføjningsmetode, intern eller ekstern korrosionsbeskyttelse og de forventede forhold under installation og drift.
4.3 Konstruktionsteknik og tungt byggeri
Tykvæggede svejsede rør kan bruges til rørformede konstruktionsdele, støttesamlinger, fundamenter og andre tunge konstruktionsapplikationer. Dimensionstolerancer, belastningsberegninger, materialestyrke, forbindelsesdesign og fabrikationskrav bør overvejes samlet.
4.4 Industrianlæg og specialiseret udstyr
Produktionsfaciliteter, forarbejdningsanlæg og infrastrukturprojekter kan kræve rørsektioner med ikke-standarddimensioner eller særlige mekaniske egenskaber. I disse tilfælde kan tidlig koordinering mellem ingeniørteamet og leverandøren hjælpe med at bekræfte fremstillingsevne, inspektionsomfang og leveringsgennemførlighed.
5. Sådan vælger du det rigtige materiale og specifikation
At vælge tykvæggede langsvejsede stålrør kræver mere end at vælge den største tilgængelige vægtykkelse. En veldefineret købsspecifikation hjælper med at balancere ydeevne, fremstillingsevne, omkostninger og installationskrav.
5.1 Bekræft den påkrævede stålkvalitet
Stålkvaliteter adskiller sig i kemisk sammensætning, flydespænding, trækstyrke, sejhed, svejsbarhed og andre egenskaber. Kulstofstålkvaliteter kan være egnede til mange strukturelle eller generelle industrielle applikationer, mens rørledningskvaliteter kan være påkrævet til særlige transportsystemer.
Karakterbetegnelser fra forskellige standarder bør ikke behandles som automatisk ækvivalente. Bekræft den præcise standard, kvalitet, leveringstilstand og eventuelle yderligere testkrav. Hvor svejsning eller lavtemperaturservice er involveret, gennemgå de relevante materiale- og procedurekrav med kvalificeret teknisk personale.
5.2 Bestem diameter og vægtykkelse
Udvendig diameter og nominel vægtykkelse påvirker rørvægt, håndtering, tilslutningsdesign og strukturel ydeevne. For trykholdig service skal den nødvendige tykkelse bestemmes ved hjælp af den gældende designkode og aktuelle driftsbetingelser.
Købere bør også skelne nominel tykkelse fra minimum acceptable tykkelse. Produktionstolerancer kan påvirke de faktiske leverede dimensioner, så indkøbsordren bør angive de gældende tolerancer og eventuelle særlige minimumskrav til væg.
5.3 Angiv den korrekte fremstillingsstandard
Standarder som API 5L, ISO 3183, ASTM-specifikationer, EN-standarder og gældende nationale standarder dækker forskellige produkter og krav. De bør vælges i overensstemmelse med den tilsigtede anvendelse i stedet for at blive listet sammen, som om de var universelt udskiftelige.
Bekræft den nøjagtige standard og udgave, der kræves af projektet. Medtag supplerende krav til test, dokumentation, sporbarhed og accept, hvor det er relevant.
5.4 Overvej servicemiljøet
Driftstryk, temperatur, transporteret medium, ekstern eksponering og installationsforhold påvirker alle produktvalg. For aggressive miljøer kan specifikationen kræve korrosionsbeskyttelse, en korrosionsgodtgørelse, særlige materialekrav eller yderligere test.
5.5 Balance startpris og samlede projektomkostninger
Den laveste enhedspris repræsenterer muligvis ikke den laveste samlede pris. Inkonsekvente dimensioner, manglende certifikater, uegnet slutforberedelse, forsinket levering eller utilstrækkelig emballage kan øge installationsomkostningerne og skabe risici for tidsplanen.
En mere effektiv sammenligning tager hensyn til materialeoverholdelse, kvalitetsdokumentation, produktionskapacitet, inspektionsomkostninger, transport, leveringssikkerhed og forventede servicekrav.
6. Kvalitetsinspektion og fælles indkøbsrisici
Kvalitetssikring bør etableres før produktion i stedet for at blive behandlet som en sidste papirarbejde. Købere skal forstå, hvilke inspektioner der kræves, hvilke acceptkriterier der gælder, og hvilke beviser der vil blive leveret med det færdige rør.
6.1 Svejseinspektion
Krav til svejseinspektion afhænger af produktstandard, fremstillingsmetode, servicekategori og købsaftale. Ultralydstestning (UT) og radiografisk testning (RT) er eksempler på ikke-destruktive undersøgelsesmetoder, der kan specificeres til passende anvendelser.
Ingen af metoderne bør antages at være obligatoriske for hvert rør eller tilstrækkelige for hver defekttype. Inspektionsmetode, dækning, acceptkriterier og dokumentation bør aftales på forhånd.
6.2 Dimensionel verifikation
Inspektion kan dække udvendig diameter, vægtykkelse, længde, rethed, ovalitet og endegeometri. Disse dimensioner kan påvirke montering, svejsning, justering og samlingseffektivitet.
For tykvæggede rør er det særligt vigtigt at verificere, at de angivne dimensioner og tolerancer stemmer overens med de tekniske tegninger og gældende produktkrav.
6.3 Mekanisk og materialeprøvning
Afhængigt af specifikationen kan prøvning omfatte trækegenskaber, slagstyrke, kemisk sammensætning, svejserelaterede prøvninger og hydrostatiske prøvninger. Ikke alle test gælder for alle produkter. Inspektions- og testplanen bør identificere nødvendige test, prøveudtagningsfrekvens, acceptkriterier og rapporteringsansvar.
6.4 Dokumentation og sporbarhed
Indkøbsteams bør bekræfte, hvilke dokumenter der kræves før produktion. Afhængigt af kontrakten kan disse omfatte materialetestcertifikater, inspektionsrapporter, dimensionsoptegnelser, ikke-destruktive testrapporter, varme- eller batchidentifikation og belægningsregistreringer.
| Fælles indkøbsrisiko | Mulig konsekvens | Forebyggende handling |
|---|---|---|
| Uklar vægtykkelsestolerance | Uoverensstemmende dimensioner eller uventet vægt | Definer krav til nominel og minimum tykkelse |
| Forkert karakter eller standard | Mislykket accept eller uegnet serviceydelse | Angiv den nøjagtige karakter, standard og udgave |
| Utilstrækkelig svejseinspektion | Uopdagede afvigelser eller risiko for afvisning | Aftal eksamensomfang og acceptkriterier |
| Utilstrækkelig korrosionsbeskyttelse | For tidlig forringelse af service | Angiv krav til belægning, foring eller andre beskyttelseskrav |
| Manglende kvalitetsrekorder | Forsinket godkendelse og sporbarhedsproblemer | Bekræft dokumentationsleverancer før bestilling |
| Ubekræftede leveringskrav | Installationsforsinkelser og ekstra håndteringsomkostninger | Aftal længde, slutfinish, emballage og tidsplan |
7. Langsvejsede rør vs. andre rørtyper
Sammenligning af fremstillingsmetoder hjælper købere med at forstå de praktiske forskelle mellem tilgængelige produkter. Følgende oversigt er generel; den gældende standard og specifikke fremstillingsrute bestemmer de endelige produktkrav.
| Sammenligningsfaktor | Langsvejsede rør | Spiral svejset rør | Sømløs rør |
|---|---|---|---|
| Fremstillingsrute | Plade eller strimmel dannet med en langsgående søm | Spole formet til en spiral med en spiralsøm | Fremstillet uden langsgående svejsesøm |
| Søm orientering | Parallelt med røraksen | Spiralformet rundt om røret | Ingen langsgående søm |
| Dimensionel fleksibilitet | Afhænger af formningsudstyr og pladetilgængelighed | Afhænger af formlinje- og spoledimensioner | Afhænger af den gældende sømløse produktionsrute |
| Kvalitetshensyn | Svejseintegritet, formningsnøjagtighed og dimensionskontrol | Spiralsvejseintegritet og dimensionskontrol | Materialesundhed, fremstillingskvalitet og dimensioner |
| Valg prioritet | Projekter egnet til kvalificerede langsvejsede produkter | Projekter egnet til kvalificerede spiralsvejsede produkter | Projekter, der kræver et kvalificeret problemfrit produkt |
Svejset rør er ikke i sagens natur uegnet til krævende applikationer, og sømløse rør er ikke automatisk den bedste mulighed for ethvert projekt. Beslutningen bør afspejle den krævede specifikation, designbetingelser, tilgængelige produktionskapaciteter, kvalifikationsbeviser og overordnet projektøkonomi.
8. En praktisk indkøbstjekliste
Før du anmoder om et tilbud på tykvæggede langsvejsede stålrør, skal du forberede følgende information. En komplet forespørgsel gør det muligt for leverandørerne at vurdere krav mere præcist og reducerer gentagne afklaringer under ordrebehandlingen.
- Anvendelse:Forklar, om røret er beregnet til strukturel service, væsketransport, energiinfrastruktur eller anden industriel brug.
- Dimensioner:Angiv udvendig diameter, nominel vægtykkelse, påkrævet længde, dimensionelle tolerancer og mængde.
- Materiale:Angiv den nøjagtige stålkvalitet, produktstandard og eventuelle specielle mekaniske eller kemiske krav.
- Fremstillingsmetode:Angiv den påkrævede langsgående svejseproces, hvis det er påbudt af projektet.
- Driftsbetingelser:Identificer designtryk, temperatur, transporteret medium og relevante miljøforhold, hvor det er relevant.
- Inspektion:Liste krævede ikke-destruktive undersøgelser, mekaniske tests, hydrostatiske tests og acceptkriterier.
- Overfladebeskyttelse:Bekræft, om blottede rør, belægning, foring, galvanisering eller et andet beskyttelsessystem er påkrævet og teknisk egnet.
- Afslut forberedelse:Angiv almindelige ender, skrå ender eller andre tilslutningskrav.
- Dokumentation:Identificer materialecertifikater, inspektionsrapporter, sporbarhedsregistreringer og andre nødvendige leverancer.
- Logistik:Bekræft emballage, forsendelsesdestination, leveringsplan, mærkning og håndteringskrav.
Når du sammenligner leverandørtilbud, skal du sikre dig, at alle tilbud dækker samme tekniske omfang. Et lavere tilbud kan udelukke test, belægninger, dokumentation eller afsluttende forberedelse, som en anden leverandør allerede har inkluderet.
For ikke-standardmæssige krav, giv tegninger eller et teknisk datablad, når det er muligt. Dette giver leverandøren mulighed for at gennemgå fremstillingsgennemførlighed og identificere specifikationskonflikter, før en ordre afgives.
9. Ofte stillede spørgsmål
9.1 Hvad bruges tykvæggede langsvejsede stålrør til?
Det kan bruges i kvalificerede industrielle rørledninger, vandinfrastruktur, tunge strukturelle samlinger, energiprojekter og specialiseret udstyr. Den passende anvendelse afhænger af rørets kvalitet, dimensioner, fremstillingskvalitet, gældende standard og designbetingelser.
9.2 Hvilken godstykkelse betragtes som tykvægget stålrør?
Der er ingen universel tærskel, der gælder for alle industrier og produktstandarder. Udtrykket beskriver generelt rør med en relativt betydelig væg sammenlignet med dets diameter eller påtænkte anvendelse. Købere bør angive den nøjagtige nominelle tykkelse og påkrævede tolerancer i indkøbsordren.
9.3 Er længdesvejsede stålrør egnet til højtryksservice?
Det kan være egnet, når produktet er fremstillet, testet og kvalificeret til den gældende tryk-service-specifikation. Egnethed skal verificeres i forhold til den gældende designkode, materialekvalitet, svejsekrav, driftsbetingelser og påkrævet inspektionsbevis.
9.4 Hvilken svejsemetode anvendes til tykvæggede langsvejsede rør?
Nedsænket buesvejsning er almindeligt anvendt til mange pladeformede tykvæggede rør med stor diameter. Andre langsgående svejseprocesser kan være egnede til forskellige produktserier. Den korrekte metode afhænger af rørdimensioner, materiale, produktionskapacitet og den specificerede standard.
9.5 Hvilke standarder skal købere efterspørge?
Den passende standard afhænger af den påtænkte service og projektkrav. API 5L og ISO 3183 er relevante for rørledningstransportprodukter, mens gældende ASTM- og EN-standarder dækker andre definerede produktkategorier. Bekræft det nøjagtige omfang, karakter, udgave og supplerende krav med projektingeniøren.
9.6 Hvordan kan købere verificere den langsgående svejsekvalitet?
Anmod om den inspektions- og testplan, som kontrakten kræver. Afhængigt af specifikationen kan beviser omfatte visuel undersøgelse, ultralyds- eller radiografisk testning, mekaniske testresultater og andre foreskrevne inspektioner. Acceptkriterier bør etableres før produktion snarere end udvalgt efter at defekter er identificeret.
9.7 Betyder en tykkere rørvæg altid et bedre produkt?
Nej. Yderligere vægtykkelse kan øge vægt, materialeforbrug, transportomkostninger og installationskrav. Et passende design balancerer påkrævet styrke, tryk eller strukturelle belastninger, korrosionsgodtgørelse, fremstillingsevne og livscyklusomkostninger. Tekniske beregninger bør bestemme den nødvendige tykkelse.
9.8 Hvilke oplysninger er nødvendige for et tilbud?
Angiv rørdiameter, vægtykkelse, længde, materialekvalitet, gældende standard, mængde, slutforberedelse, overfladebeskyttelse, inspektionskrav, dokumentationsbehov og leveringsdestination. Tegninger og driftsbetingelser er særligt nyttige for specialordrer.
9.9 Kan tykvæggede langsvejsede stålrør tilpasses?
Tilpasning kan være mulig for dimensioner, længder, slutforberedelse, materialekrav og overfladebeskyttelse, afhængigt af leverandørens produktionskapacitet og den gældende standard. Købere bør indsende tekniske krav tidligt for at bekræfte gennemførlighed, omkostninger og leveringstid.
9.10 Hvorfor er inspektionsdokumenter vigtige ved køb af stålrør?
Inspektionsdokumenter hjælper købere med at verificere overholdelse af den aftalte specifikation, understøtter materialesporbarhed og letter projektaccept. Nødvendige dokumenter skal defineres i indkøbsordren og kontrolleres i forhold til de leverede produkter før installation eller brug.
10. Konklusion
Tykvæggede langsvejsede stålrør kan være en effektiv løsning til industrielle projekter, der kræver betydelige vægsektioner, kontrollerede dimensioner og en kvalificeret langssvejset konstruktion. Pålidelig ydeevne begynder dog med den rigtige specifikation frem for tykkelsen alene.
Ved at evaluere materialekvalitet, fremstillingsmetode, gældende standarder, svejseintegritet, inspektionskrav, korrosionsbeskyttelse og samlede indkøbsomkostninger, kan købere træffe bedre informerede beslutninger og reducere undgåelige projektrisici.
At arbejde med en leverandør, der forstår teknisk dokumentation, dimensionskrav og projektspecifikke indkøbsbehov, kan også forenkle kommunikationen fra den første forespørgsel til den endelige levering.
